CARA INFUS PRINTER CANON MG 2570 CISS

CARA INFUS PRINTER CANON MG 2570 CISS

Disini saya akan memberikan tutorial pemasangan infus printer canon MG 2570.
pertama-tama langkah awal yang harus anda lakukan adalah membongkar printer canon MG 2570 anda, caranya lepas seluruh skrup yang ada. letaknya berada di kiri dan kanan atas






selanjutnya angkat cover scaner , lallu lepas seluruh komponen scaner yang melekat pada body printer caranya bisa anda lihat pada gambar printer di bawah ini







LEpaskan Printer cover dengan cara sedikit memukul-mukul bagian covernya


Nah saat ini anda telah berhasil melepas Covernya

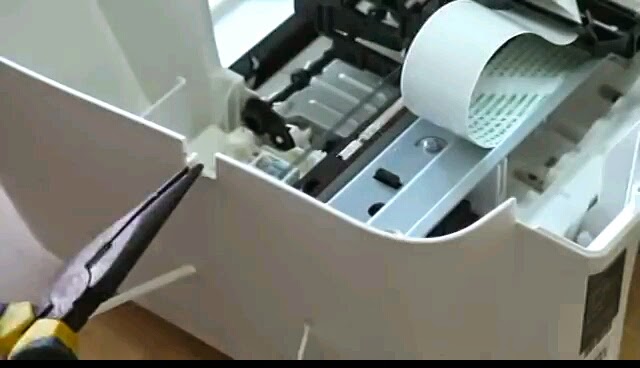

Buat dua buah lubang tepat pada sisi kanan Printer dengan bantuan Mesin Bor,, Nah lubang ini nantinya berguna untuk mengikat tabung tinta ke body, jadi pastikan jarak antara kedua lubang itu jaraknya seukuran dengan tabung.








Untuk cartridge warna buat tiga buah lubang, perlu anda perhatikan untuk lubag paling atas (Magenta) buat lubangnya agak disebelah kiri ngan tepat di tengah, karena jika anda menempatkannya di tengah nanti berbenturan dengan carriage printer anda. jadi buat lubang agak sebelah kiri ..

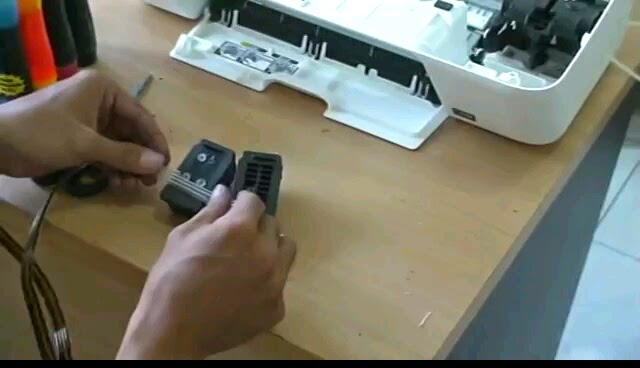

Buat juga lubang pada cartridge Hitam, lokasi lubang yang cocok berada di sebelah kiri Cartridge




Beri lem lilin pada cartridge warna, bagian yang atasnya saja, ini gunanya agar udara nantinya tidak bisa masuk ke dalam cartridge


Next, silahkan anda buka tabung tinta dari kemasannya, lalu buka penutup bagian depannya, lalu angkat selang seperti yang anda lihat pada gambar di bawah,


Lipat Selang lalu ikat dengan karet gelang, ini bertujuan unntuk membatasi tinta agar tinta tidak tertumpah secara keseluruhan


Pasang seluruh komponen infus, termasuk Cincinnya,




atur sedemikian rupa termasuk panjang selang, jarak antar selang, pokoknya perkirakan saja, jika ke panjangan potong dengan  menggunakan gunting seperti gambar di bawah ini

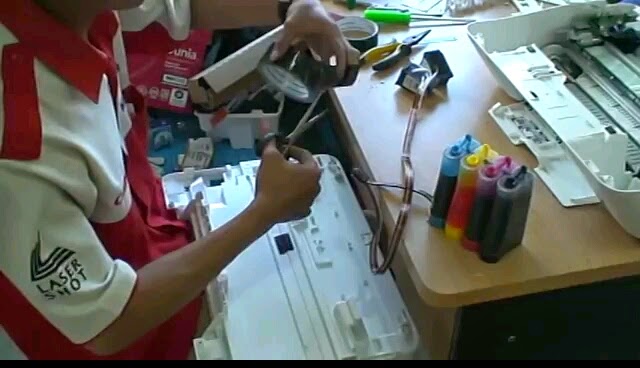

selanjutnya ambil selotip/lakban lalu tempelkan tepat pada bagian belakang Cover yang tadi anda buka sebelumnya, ukur panjang selang infus / ciss anda





Tahap akhir adalah silahkan anda pasang kembali Cover yang anda lepas tadi ke body printer



Pasang kaembali komponen - komponen yang anda lepas sebelumnya


Terakhir,, Ikat Tabung ke body printer
